当前位置:主页 > 产品中心 > 封头 >
产品列表

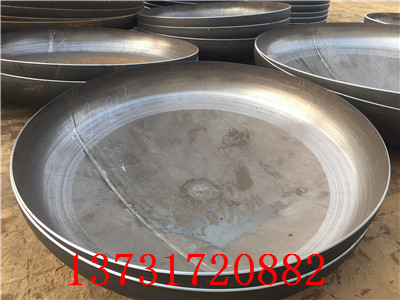

浅碟封头
产品名称:

浅碟封头

工作原理:
标准椭圆封头 EHA DN*1.21+2 倍直边+厚度+加工余量 (1.211*(公称直径+壁厚)+2*直边高度)联系方式【13731720882】 碟形封头代号 DH =1.167Dg+2h 浅碟形封头下料公式: Dp=1.12(Dg+S)+2h+20 h=0.19Dg(曲面高度) 标准 JB/T4729-94 参数:R=0.904Dg r=0.173Dg H=0.225Dg 下料尺寸: 球形封头展开尺寸:1.42Di(内直径)+2δ n(名义厚度)+80 1) 椭圆封头下料公式: (冲压) D 展=1.19(Di+2S)+2h +20 或 D 展=1.2Di+2h +20 (旋压) D 展=1.15(Di+2S)+2h +20 R= 0.833 Di Di: 内径 H: 拱高 r = 0.256 Di S : 壁厚 h = 0.25 Di h :直边高 2) 浅碟封头下料公式: Di1500-3300 D 展 = 1.12Di+2h +S Di3400-6500 D 展 = 1.15Di+2h +S R = Di r = 0.1Di H = 0.193Di 3) 平顶封头下料公式: D 展 = (Di – 2R) +π (R + 1/2S) + 2h + 20 锥形 封头 (不计直边部分)看成是一个等腰梯形,延伸两个斜边得一个等腰三角形,运用勾股定理可以 计算出斜边长度, 既为展开料的半径 R, 再加上直边高度 H, 封头展开园料半径最终为 (R+H) 。 然后计算出 封头中径(公称直径加壁厚)的周长 C。再计算出展开园料的周长 C1=2π R。最后 用 C/C1 得出一个小于 1 的数值,用这个数值乘以 360°,即为(扇形)封头展开料的夹角。 以上的方法没有计算收口使用的边料重合部分的面积。这点一定要计算上去,可以按 封头扇 形的面积计算,上面的方法是可行的。不过实际上只需要用锥体放样就好了。

浅碟封头
上一篇:球冠形封头 下一篇:气包封头
